توضیح مفصل دو روش سنگ شکن برای دکل حفاری لنگر چند منظوره

توضیح مفصل دو روش سنگ شکن برای دکل حفاری لنگر چند منظوره

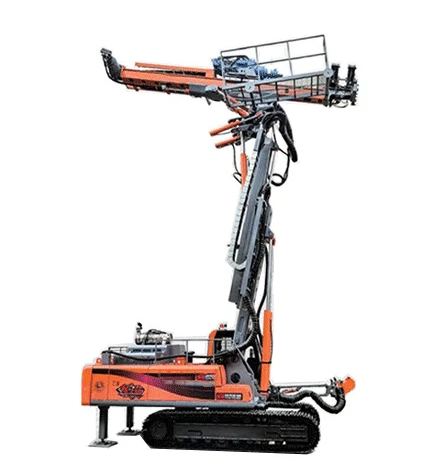

رادکل حفاری لنگر چند منظورهیکی از رایج ترین و حیاتی ترین تجهیزات در عملیات حفاری مهندسی است. این تنها از دو روش سنگ شکن استفاده می کند: یکی برش دوار است که به طور کلی در سازندهای سنگی با ضریب سختی f ≤ 8 استفاده می شود. دیگری شکست چرخشی ضربه ای است که معمولاً در سنگ های اطراف با ضریب سختی f ≥ 8 استفاده می شود.

مکانیسم شکستن سنگ دکل حفاری چرخشی

دکل های حفاری دوار با استفاده از قطعات برش چند لبه برای چرخاندن و برش سنگ، سنگ را می شکنند و یک گمانه مدور را تشکیل می دهند. شکستن سنگ برش دوار به شرایط زیر نیاز دارد:

① دکل حفاری باید دارای گشتاور کافی برای غلبه بر لحظه مقاومت در حین برش بیت باشد.

② دکل حفاری باید سرعت خروجی خاصی داشته باشد تا چرخش میله مته و بیت را به حرکت درآورد.

③ یک رانش محوری معین باید به دکل حفاری اعمال شود، به عنوان مثال، یک فشار مثبت خاص روی بیت، برای رسیدن به حرکت تغذیه برش بیت.

مکانیسم شکستن سنگ دکل حفاری دوار ضربه ای

مکانیسم سنگ شکن دکل های حفاری ضربه ای چرخشی به شرح زیر است: تحت تأثیر امواج تنش ضربه ای، مته سطح سنگ محلی زیر لبه های خود را با فرکانس ضربه معینی برش می دهد. در حین انجام حرکت ضربه ای، بیت نیز می چرخد ​​و به آن امکان می دهد سنگ را در محدوده 360 درجه در گمانه بشکند. شکستن سنگ دوار ضربه ای به شرایط زیر نیاز دارد:

① مته سنگ باید دارای انرژی ضربه و فرکانس ضربه خاصی باشد.

② شفت خروجی مته سنگ باید در حین انجام حرکت ضربه ای خطی به چرخش 360 درجه برسد.

③ یک رانش محوری معین باید روی مته سنگ اعمال شود.

از مکانیسم های سنگ شکن، مشهود است کهدکل حفاری لنگر چند منظورهاز شکستن سنگ دوار عمدتاً برای حفاری سوراخ های لنگر در معابر با شرایط سقف نرم، مانند درزهای زغال سنگ یا درزهای سنگ نیمه زغال سنگ (معمولاً با ضریب پایداری سنگ f < 8) استفاده می کند. در مقابل، شکستن سنگ دوار ضربه ای برای حفاری در جاده های سنگی با شرایط سقف سخت تر (به طور کلی با ضریب پایداری سنگ f ≥ 8) استفاده می شود.
