چه عواملی قطر یک ستون را در جت گروتینگ تعیین می کند؟

چه عواملی قطر یک ستون را در جت گروتینگ تعیین می کند؟

در تزریق جت، قطر ستون یک پارامتر حیاتی است که به طور مستقیم بر اثربخشی، کارایی و صرفه‌جویی در پروژه‌های بهسازی خاک تأثیر می‌گذارد. بر خلاف شفت های مته معمولی، ستون های جت گروت شده از فرسایش و اختلاط خاک در محل با جت های سیال پرفشار تشکیل می شوند، به این معنی که قطر آنها توسط مته ثابت نمی شود بلکه به تعامل پیچیده ای از عوامل بستگی دارد. درک این متغیرها برای طراحان و اپراتورها برای دستیابی به ابعاد ستون مورد نظر و خواص خاک-سیمان ضروری است. این مقاله عوامل کلیدی تعیین کننده را تجزیه و تحلیل می کندتزریق جتقطر ستون، به پارامترهای تجهیزات، خاک، عملیاتی و طراحی طبقه بندی می شود.

1. تجهیزات و مشخصات فنی

فشار جت و سرعت جریان: فشار سیال بالاتر (معمولاً 30 تا 60 مگاپاسکال) و سرعت جریان، انرژی فرسایش را افزایش می دهد و قطر ستون را بزرگ می کند. سیستم های سیال سه گانه اغلب به قطرهای بزرگتر از سیستم های تک سیال به دلیل افزایش شکاف خاک دست می یابند.

طراحی نازل: قطر، تعداد و جهت نازل بر سرعت جت و الگوی اسپری تأثیر می گذارد. نازل های بزرگتر یا چندگانه می توانند ناحیه فرسایش را گسترش دهند.

چرخش و سرعت برداشت: چرخش و برداشت آهسته تر اجازه می دهد انرژی بیشتری در هر عمق تحویل داده شود و قطر افزایش یابد. با این حال، کندی بیش از حد ممکن است باعث فرسایش بیش از حد و فروپاشی شود.

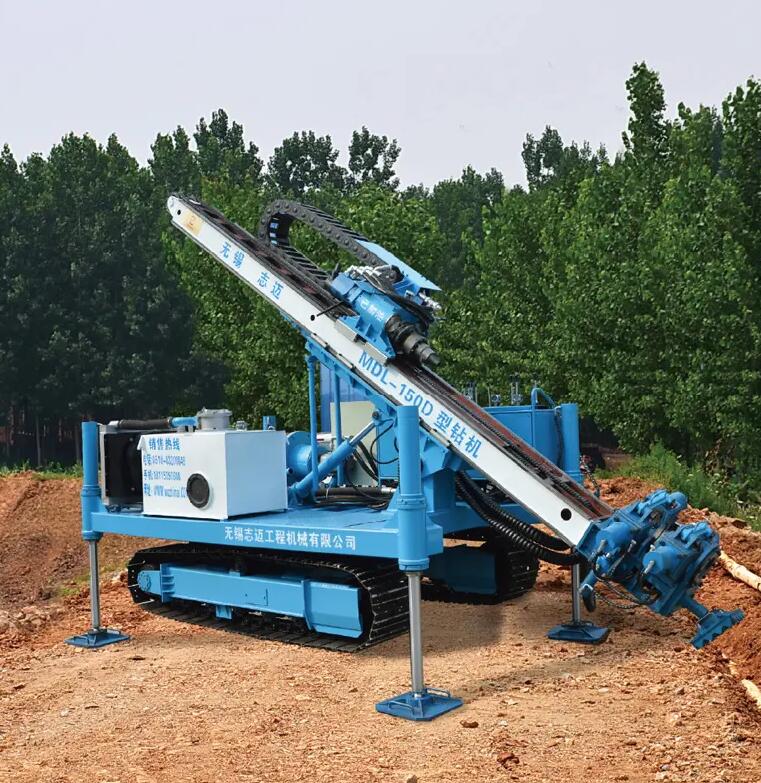

نوع دکل و توان: دکل های پیشرفته با کنترل پارامترهای خودکار، قطرهای ثابت تری را در شرایط مختلف امکان پذیر می کنند.

2. خصوصیات خاک

نوع و تراکم خاک: خاکهای دانه ای (ماسه، شن) فرسایش پذیرتر هستند و اغلب قطرهای بیشتری نسبت به خاکهای رس منسجم دارند. خاک های متراکم یا سیمانی نیاز به انرژی بیشتری دارند.

توزیع اندازه دانه: خاک های خوب دانه بندی شده با ریزدانه ها ممکن است نفوذ جت را محدود کرده و قطر را کاهش دهند. ماسه های تمیز یا سیلت های نرم برای ستون های بزرگتر ایده آل هستند.

شرایط آب زیرزمینی: سطح بالای سطح آب می تواند انتشار جت را تسهیل کند، اما در صورت عدم کنترل، ممکن است چسب را نیز از بین ببرد.

تنش درجا: فشار روباره در لایه های عمیق ستون را فشرده می کند و قطر را در مقایسه با اعماق کم کاهش می دهد.

3. پارامترهای عملیاتی

خواص مخلوط گروت: ویسکوزیته، زمان گیرش و چگالی بر چسبندگی جت و اختلاط خاک تأثیر می گذارد. دوغاب های تیکسوتروپیک می توانند شکل ستون های بزرگتر را حفظ کنند.

پوشش هوا یا آب: در سیستم‌های دو یا سه سیال، جت‌های پوششی انرژی جت را در فواصل طولانی‌تر حفظ می‌کنند و قطر آن را بزرگ‌تر می‌کنند.

مراحل بلند کردن و زمان ماندن: برخی از تکنیک ها از عقب نشینی پله ای همراه با مکث برای افزایش اختلاط و قطر استفاده می کنند.

4. عوامل طراحی و اجرا

فاصله و همپوشانی ستون ها: قطر باید به گونه ای طراحی شود که از همپوشانی در شبکه های ستون برای دیوارها یا دال ها اطمینان حاصل شود.

ملاحظات عمق: قطر اغلب با عمق به دلیل از دست دادن انرژی و محصور شدن خاک کاهش می یابد.

الزامات کیفیت: ممکن است قطرهای بزرگتر برای ستون های باربر مشخص شود، در حالی که دیوارهای بریده ممکن است تداوم را بر اندازه اولویت دهند.

مفاهیم کاربردی و مثال موردی

در پروژه ای برای تثبیت ماسه سست برای تکیه گاه پل، قطر ستون هدف 1.5 متر بود. آزمایشات اولیه با جت تک سیال در 40 مگاپاسکال تنها قطرهای 1.1 متری را به دلیل فشردگی شن به دست آوردند. تغییر به یک سیستم سیال سه گانه با فشار 50 مگاپاسکال و برداشت کندتر (10 سانتی متر در دقیقه) قطر مورد نیاز را به دست آورد. آزمایش خاک یکنواختی و استحکام بهبود یافته را تایید کرد.

نظارت و تنظیم

سیستم‌های پایش بلادرنگ پارامترهایی مانند فشار، جریان و گشتاور را ردیابی می‌کنند و به اپراتورها اجازه می‌دهند تنظیمات را به صورت پویا تنظیم کنند. تأیید پس از ساخت از طریق مغزه زنی یا CPT انطباق قطر را تضمین می کند.

نتیجه گیری

قطر ستون در تزریق جت یک نتیجه ثابت نیست، بلکه یک نتیجه قابل کنترل است که توسط قابلیت‌های تجهیزات، پاسخ خاک و تخصص عملیاتی شکل می‌گیرد. با بهینه‌سازی این عوامل، مهندسان می‌توانند تزریق جت را برای چالش‌های ژئوتکنیکی متنوع تنظیم کنند و عملکرد را با مقرون به صرفه بودن متعادل کنند. با پیشرفت فناوری‌های مدل‌سازی و نظارت، پیش‌بینی و کنترل ابعاد ستون حتی دقیق‌تر می‌شود و بیشتر مستحکم می‌شود.تزریق جتنقش در مهندسی پی مدرن
