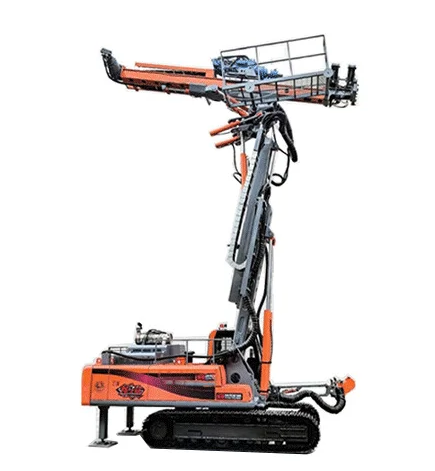

مدارهای کنترل فشار پایه دکل حفاری چند منظوره هیدرولیک

مدارهای کنترل فشار پایه ازدکل حفاری چند منظوره هیدرولیک

مدار اصلی کنترل فشار بسیار مهم است، زیرا نیرو و گشتاور مورد نیاز محرک های دکل حفاری چند منظوره هیدرولیک را فراهم می کند. قطعه اصلی مورد استفاده در این مدار، شیر کنترل فشار است که فشار هیدرولیک را تنظیم می کند. مدار کنترل فشار پایه نقش حیاتی در عملکرد دستگاه حفاری چند منظوره هیدرولیک ایفا می کند.

مدار متعادل کننده

در مهندسی عملی، سیلندر هیدرولیک عمودی دکل حفاری چند منظوره هیدرولیک ممکن است به دلیل گرانش خود پایین بیاید. برای جلوگیری از این امر می توان از یک مدار متعادل کننده استفاده کرد. چنین مدارهایی معمولاً در مکانیسم‌هایی مانند مکانیزم‌های لوف نامتعادل، بلند کردن و تلسکوپی در جرثقیل‌ها و همچنین مکانیسم‌های فرود گرانشی مانند پیستون‌ها، پیستون‌ها و مکانیزم‌های لغزنده در پرس‌های هیدرولیک استفاده می‌شوند. مدارهای متعادل کننده عبارتند از:

(1) مدار متعادل کننده با استفاده از یک شیر توالی بررسی برای پشتیبانی و کنترل محدود کننده سرعت.

(2) مدار متعادل کننده با استفاده از یک شیر دریچه گاز برای محدود کردن سرعت و یک سوپاپ کنترل هیدرولیک برای قفل کردن.

مدار نگهدارنده فشار

همانطور که از نام آن پیداست، یک مدار نگهدارنده فشار، فشار را ثابت نگه می دارد و فشار مشخصی را در مرحله خاصی از چرخه کاری حفظ می کند. این نوع مدار دارای سه ویژگی اصلی است:

(1) فشار پایدار

(2) عملیات قابل اعتماد

(3) بهره وری انرژی.

مدار کاهش فشار

مدار کاهنده فشار، فشار مدار هیدرولیک را کاهش می دهد. این امر از طریق هماهنگی یک شیر کاهنده فشار با سایر شیرها به دست می آید. با این مدار، فشار پایدار کمتر از فشار تغذیه پمپ بدست می آید.

مدار تنظیم فشار

عملکرد یک مدار تنظیم فشار، حفظ فشار کل سیستم هیدرولیک دستگاه حفاری چند منظوره هیدرولیک یا یک بخش خاص در یک مقدار ثابت یا زیر یک حد معین است. مدارهای تنظیم فشار عبارتند از:

(1) مدار تنظیم فشار تک مرحله ای

(2) مدار تنظیم فشار چند مرحله ای

(3) مدار تنظیم فشار بدون پله.

مدار تشدید فشار

یک مدار تشدید کننده فشار برای افزایش فشار سیستم هیدرولیک دردکل حفاری چند منظوره هیدرولیک. با استفاده از این مدار می توان از یک پمپ هیدرولیک با فشار خروجی نسبتا کم برای بدست آوردن روغن با فشار بالاتر استفاده کرد. علاوه بر این، هوای فشرده می تواند به عنوان منبع انرژی برای رسیدن به همان اثر استفاده شود. تقویت کننده یک جزء ضروری در این مدار است که شامل موارد زیر است:

(1) تشدید کننده تک اثر

(2) تشدید کننده دو اثر.

مدار تخلیه

عملکرد یک مدار تخلیه این است که به پمپ هیدرولیک اجازه می دهد تقریباً تحت هیچ فشاری کار کند. مزایای مدار تخلیه عبارتند از:

(1) اجتناب از شروع مکرر موتور

(2) کاهش تولید گرما در سیستم هیدرولیک دکل حفاری چند منظوره هیدرولیک

(3) به حداقل رساندن تلفات برق

(4) افزایش طول عمر موتور و پمپ.

مدارهای تخلیه بار رایج عبارتند از:

(1) مدار تخلیه با استفاده از یک شیر توالی کنترل شده خارجی به عنوان شیر تخلیه

(2) مدار تخلیه با استفاده از یک بای پس با یک شیر دو طرفه و دو حالته

(3) مدار تخلیه با استفاده از شیر کمکی که توسط خلبان کار می کند

(4) مدار تخلیه با استفاده از تابع موقعیت خنثی یک شیر جهت دار نوع M (یا H، K).
