دکل حفاری معدن DTH (Down-The-Hole) چگونه کار می کند؟

دکل حفاری معدن DTH (Down-The-Hole) چگونه کار می کند؟

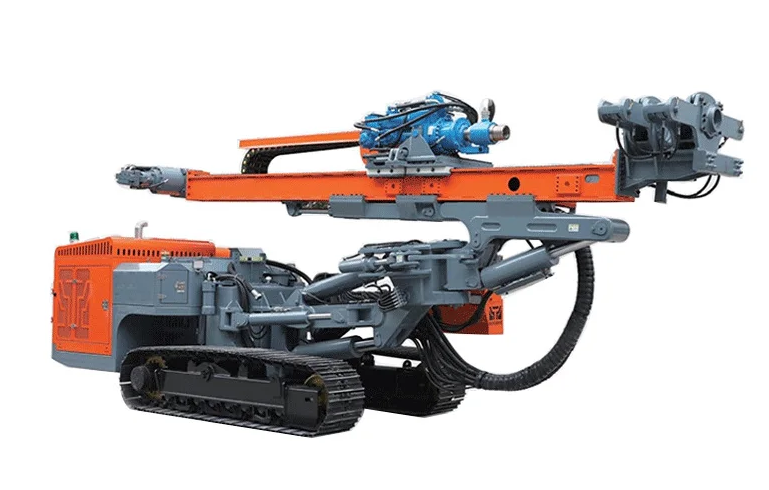

چکش Down-The-Hole (DTH) یک فناوری حفاری قدرتمند و کارآمد است که به طور گسترده در معدن، معدن و حفاری چاه آب استفاده می شود. الفدکل حفاری معدنمجهز به سیستم DTH به ویژه در نفوذ به صخره های سخت و ساینده که در آن روش های دیگر ممکن است کند باشند یا سایش بیش از حد بیت را تجربه کنند، موثر است. اصل اساسی که DTH را متمایز می کند، قرار دادن مکانیسم ضربه ای - چکش - به جای بالای رشته مته، مستقیماً در پشت مته در پایین گمانه است. این پیکربندی امکان انتقال مستقیم انرژی به سنگ را فراهم می‌کند که در نتیجه نرخ نفوذ بالاتر و سوراخ‌های مستقیم‌تر ایجاد می‌شود.

اجزای اصلی یک سیستم DTH در یک دکل حفاری معدن عبارتند از آداپتور زیر یا ساقه بالا، پوشش بیرونی چکش، پیستون (چکش)، شیر چک و مته مته. کل مجموعه به پایین رشته مته متصل است. این فرآیند توسط هوای فشرده با فشار بالا تامین می‌شود، که توسط یک کمپرسور هوای بزرگ روی سطح تامین می‌شود که یکپارچه از بسته دکل حفاری معدن است. این هوا از حلقه بین میله های مته و پوشش چکش به سمت پایین حرکت می کند. بخشی از این هوا نیز از طریق مرکز رشته مته جهت کمک به پاکسازی برش ها هدایت می شود، اما جریان اولیه برای عملکرد چکش از طریق حلقوی است.

چرخه حفاری زمانی شروع می‌شود که هوای پرفشار از طریق پورت‌هایی در قسمت بالا وارد مجموعه چکش می‌شود. فشار هوا پیستون را به سمت بالا می راند و یک فنر را فشرده می کند یا یک بالشتک هوا ایجاد می کند. هنگامی که پیستون به بالای پیستون می رسد، کانال هوایی را کشف می کند که هوای پرفشار را به بالای پیستون هدایت می کند. این برگشت سریع فشار، پیستون را به شدت به سمت پشت مته هدایت می کند. انرژی ضربه مستقیماً از پیستون به بیت منتقل می شود و سپس سنگ زیر آن را خرد می کند. این چرخه بلند کردن و ضربه زدن بارها در ثانیه تکرار می شود، معمولاً بین 10 تا 30 هرتز، بسته به طراحی چکش و فشار هوا.

به طور همزمان، سیستم به طور موثر برش های سنگ را حذف می کند. پس از اینکه هوا کار خود را در به کار انداختن پیستون انجام داد، از طریق مرکز بیت به پایین تخلیه می شود و از طریق سوراخ ها یا پورت ها مستقیماً روی صفحه سنگ خارج می شود. این جریان هوای با سرعت بالا، قلمه های خرد شده را از پایین سوراخ می ریزد و آنها را از فضای حلقوی بین رشته مته و دیواره گمانه به سطح بالا می برد. استفاده از کل حلقه رشته مته به عنوان مسیر برگشت برای قلمه ها باعث پاکسازی کارآمد می شود که برای حفظ سرعت حفاری و جلوگیری از گیرکردن مته بسیار مهم است. خود بیت معمولاً مجهز به دکمه‌های کاربید تنگستن است که برای مقاومت در برابر نیروهای ضربه و سایش بسیار طراحی شده‌اند.

مزایای استفاده از DTHدکل حفاری معدنقابل توجه هستند. از آنجایی که چکش مستقیماً بر روی سنگ در پایین سوراخ ضربه می زند، حداقل اتلاف انرژی در رشته مته وجود دارد که آن را بسیار کارآمد می کند، به خصوص در سوراخ های عمیق. کوبیدن مداوم روی بیت همچنین به چرخش ثابت رشته مته کمک می کند که در مقایسه با روش های دیگر به ایجاد سوراخ مستقیم تر کمک می کند. دکل‌های DTH برای سوراخ‌های با قطر بزرگ در معادن روباز سنگ سخت، برای آب‌گیری چاه‌ها و برای هر برنامه‌ای که نیاز به نفوذ سریع و مطمئن سازندهای چالش برانگیز دارد، انتخاب ارجح است. استحکام سیستم، زمانی که با یک دکل حفاری و کمپرسور معدنی قدرتمند همراه شود، آن را به سنگ بنای استخراج و ساخت و ساز مواد معدنی مدرن تبدیل می کند.
